Каталог на промишлени нагревателни елементи

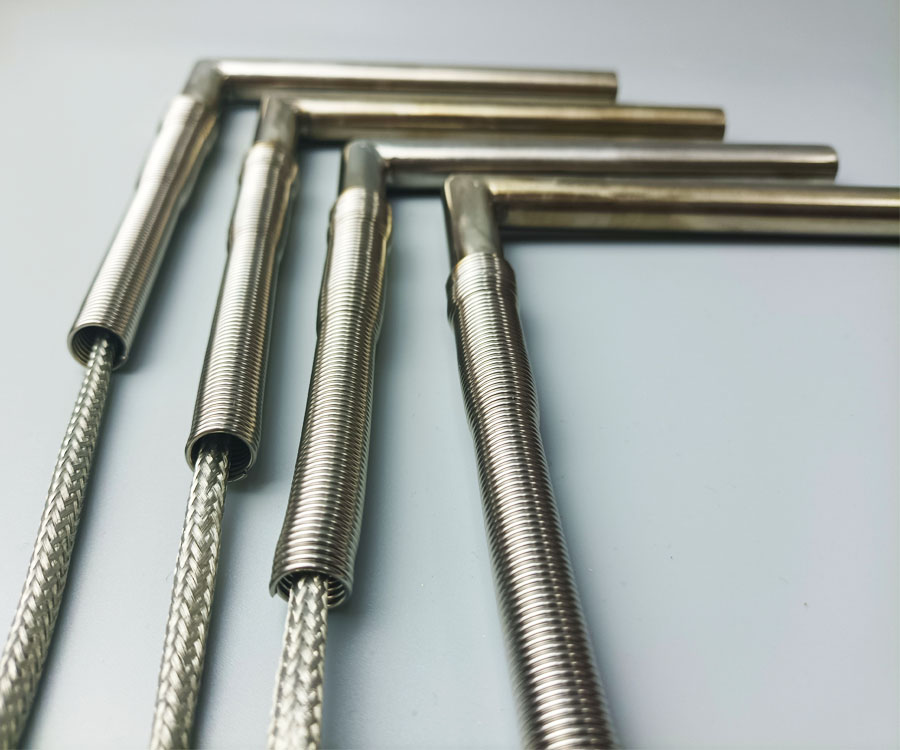

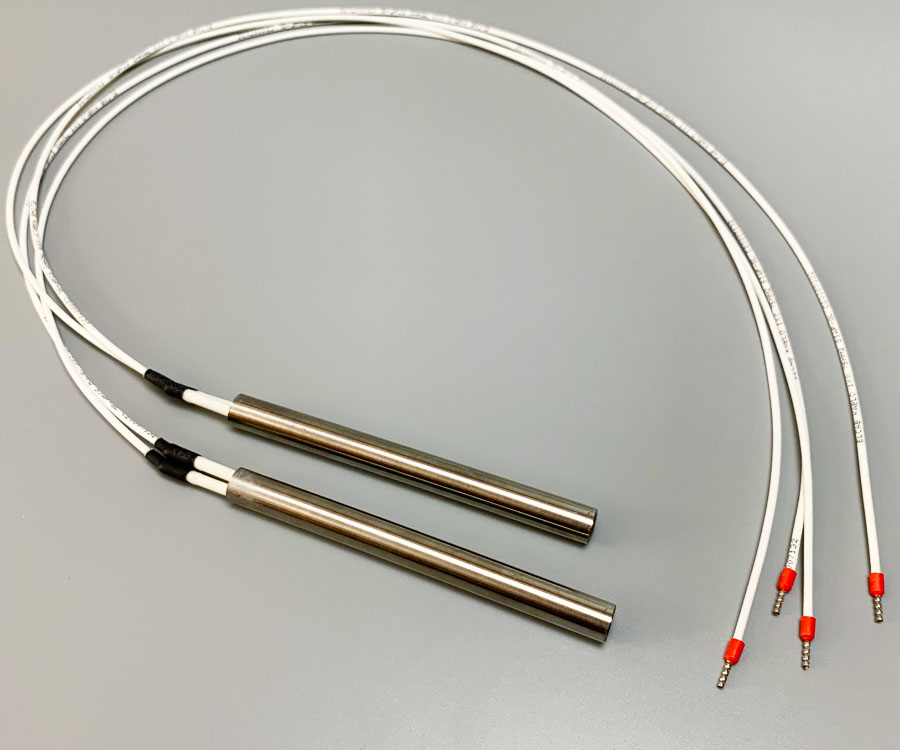

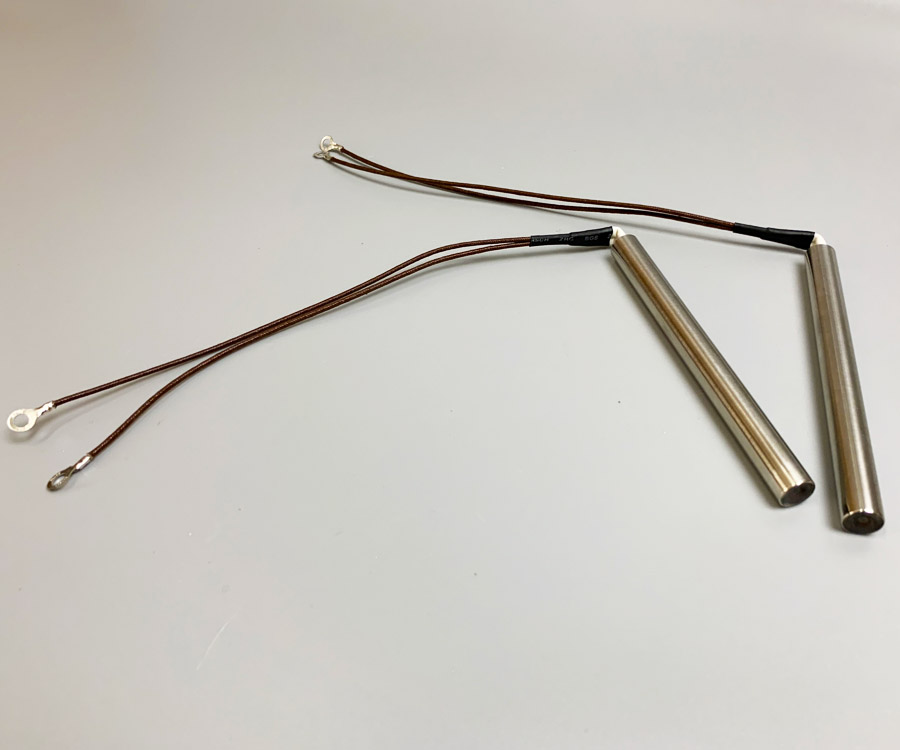

Патронни нагреватели
Характеристики:
Минимален диаметър, мм: 3
Максимален диаметър, мм: 50
Минимална дължина, мм: 50
Максимална дължина, мм: 1300
Максимална специфична електрическа мощност, W/см²: 9
Работна температура на нагревателя, °C: 500
Захранващо напрежение: 12, 24, 48, 110, 220/230, 400 (други — по запитване)

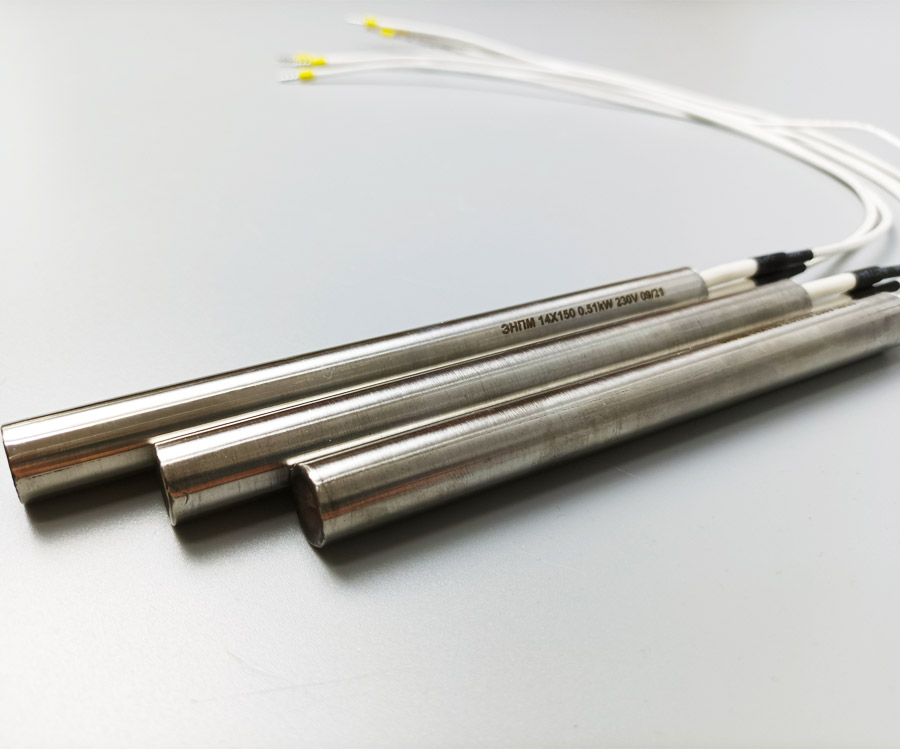

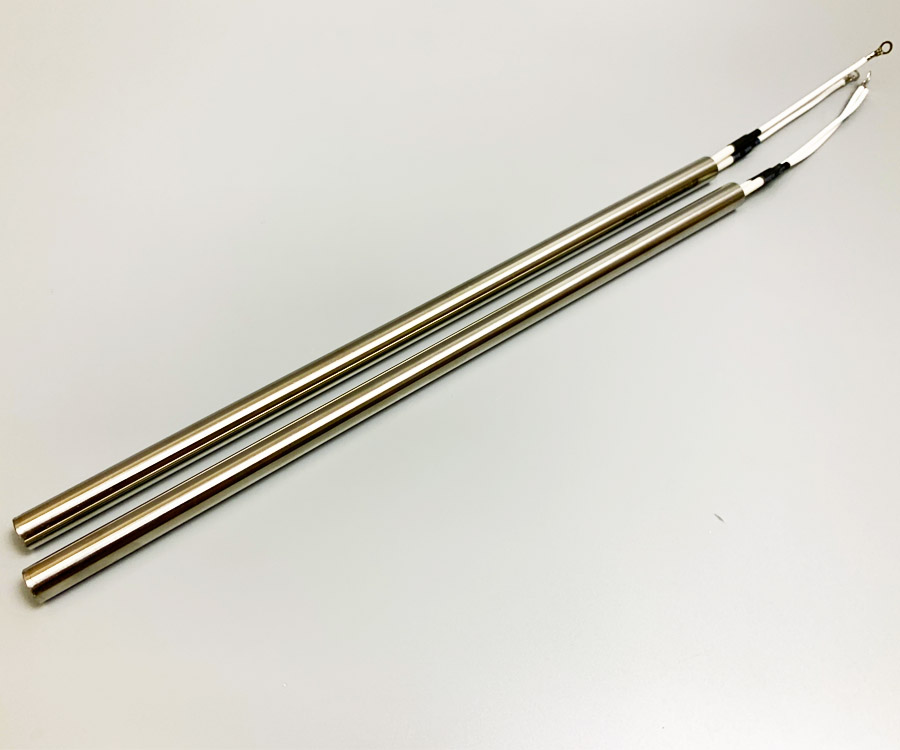

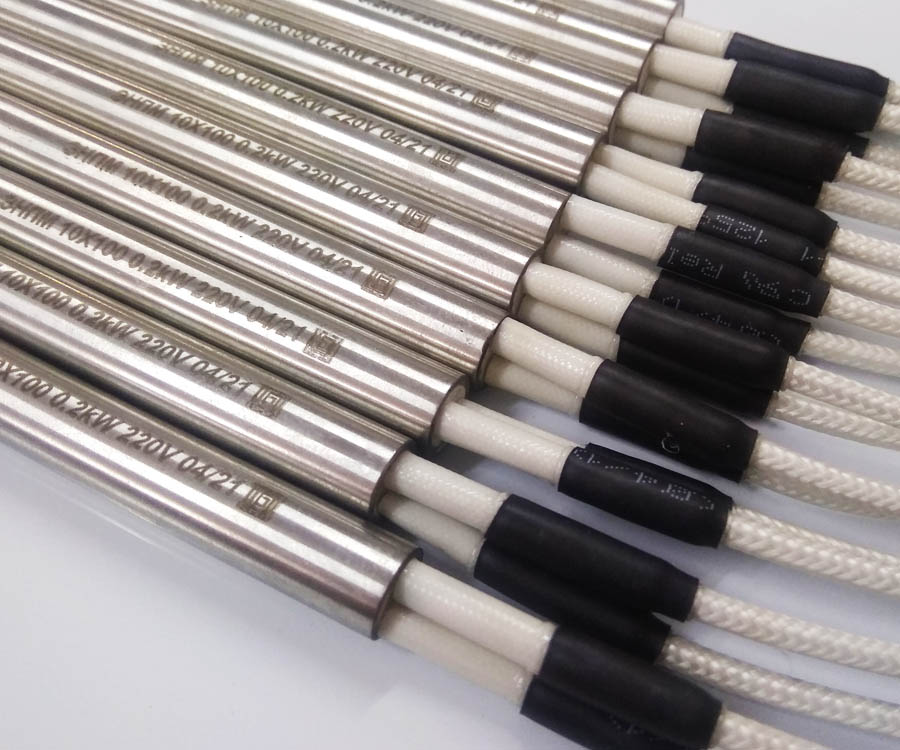

Патронните нагреватели са един от най-популярните видове промишлени нагреватели, широко използвани при преработката на пластмаси и други полимерни материали. Цилиндричната им форма позволява лесен монтаж в отвори на нагряваните детайли. Конструкцията се състои от няколко компонента и може да бъде изпълнена в различни варианти.
Предимствата на патронните нагреватели INTMAX са: икономичност, съответствие със зададените температурни режими, дълъг експлоатационен живот, както и различни варианти на конструкция и типове свързване според нуждите.

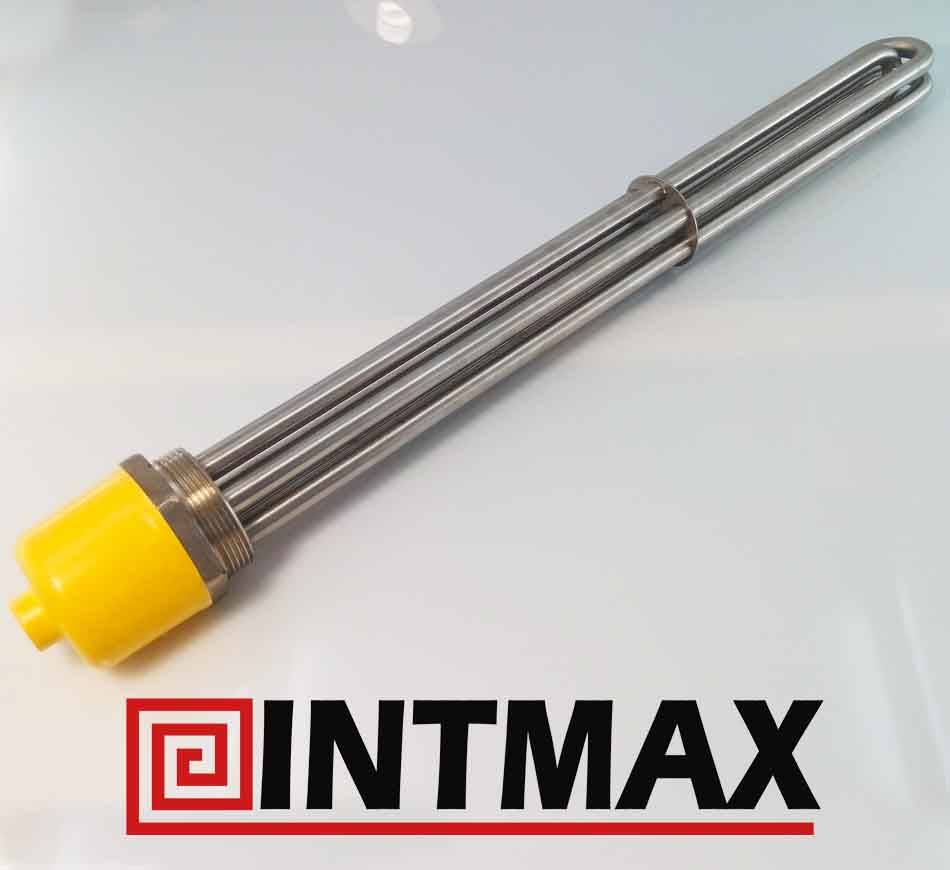

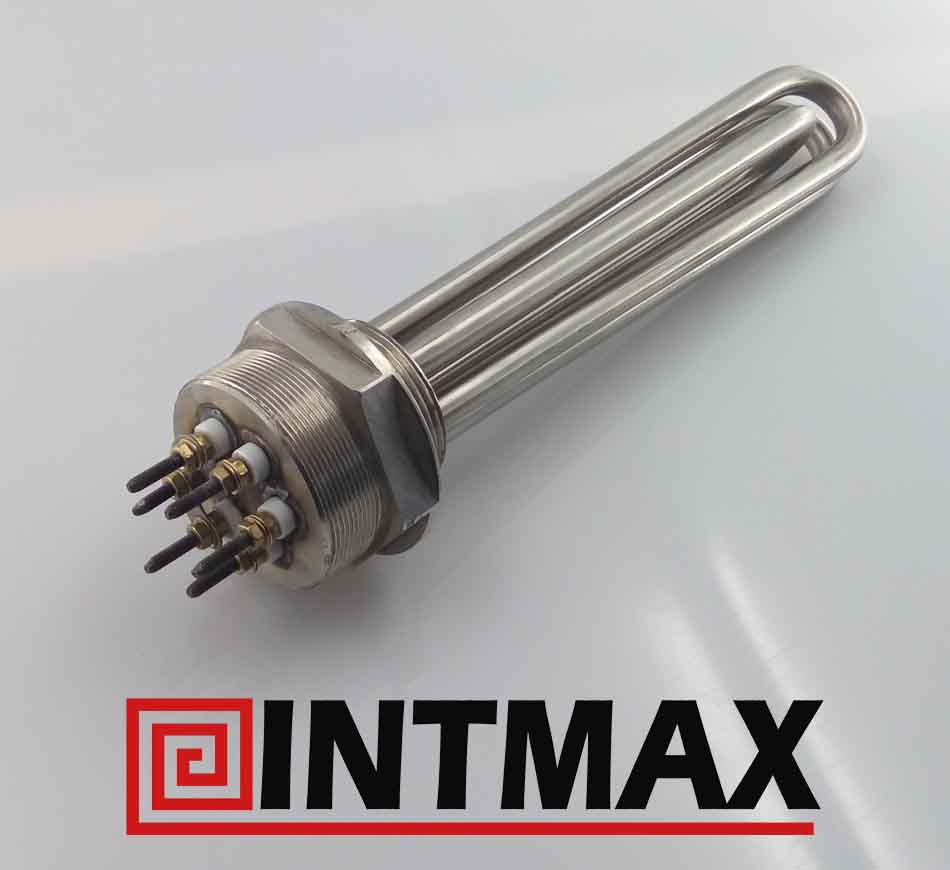

Тръбните електронагреватели (ТЕНове) се използват за нагряване на течности, въздух и газове в промишлено и битово оборудване: бойлери, котли, топлообменници, вентилационни системи и топлинни оръдия. Конструкцията и размерите се подбират според условията на експлоатация.

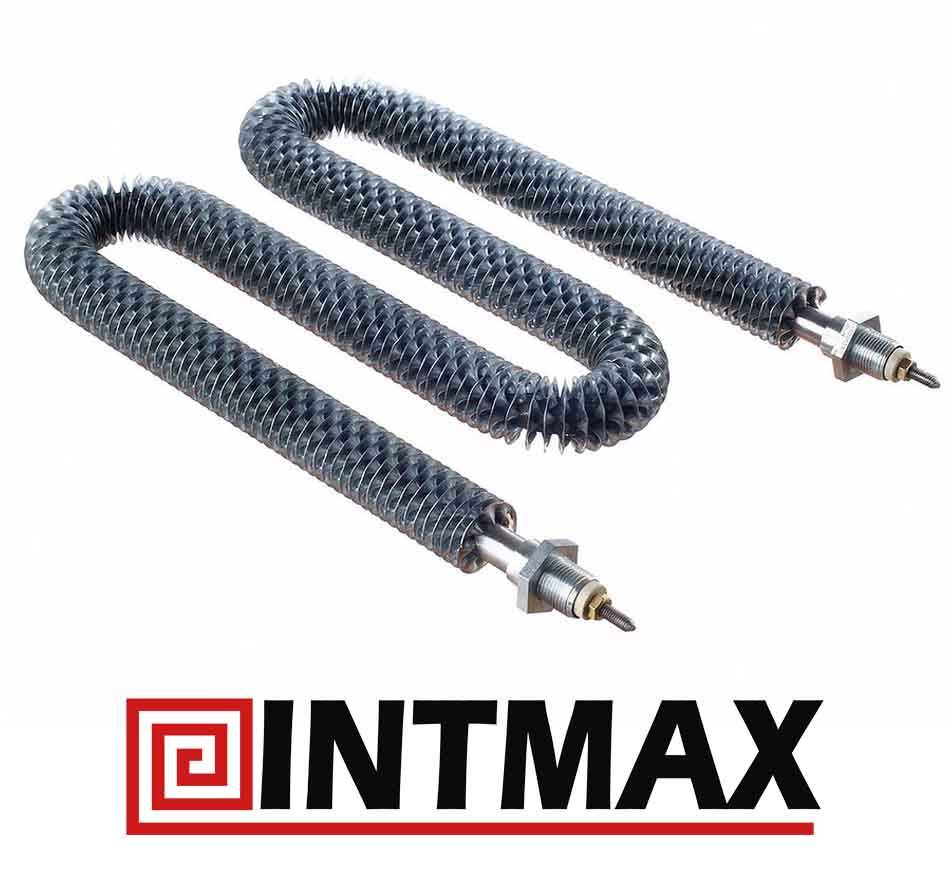

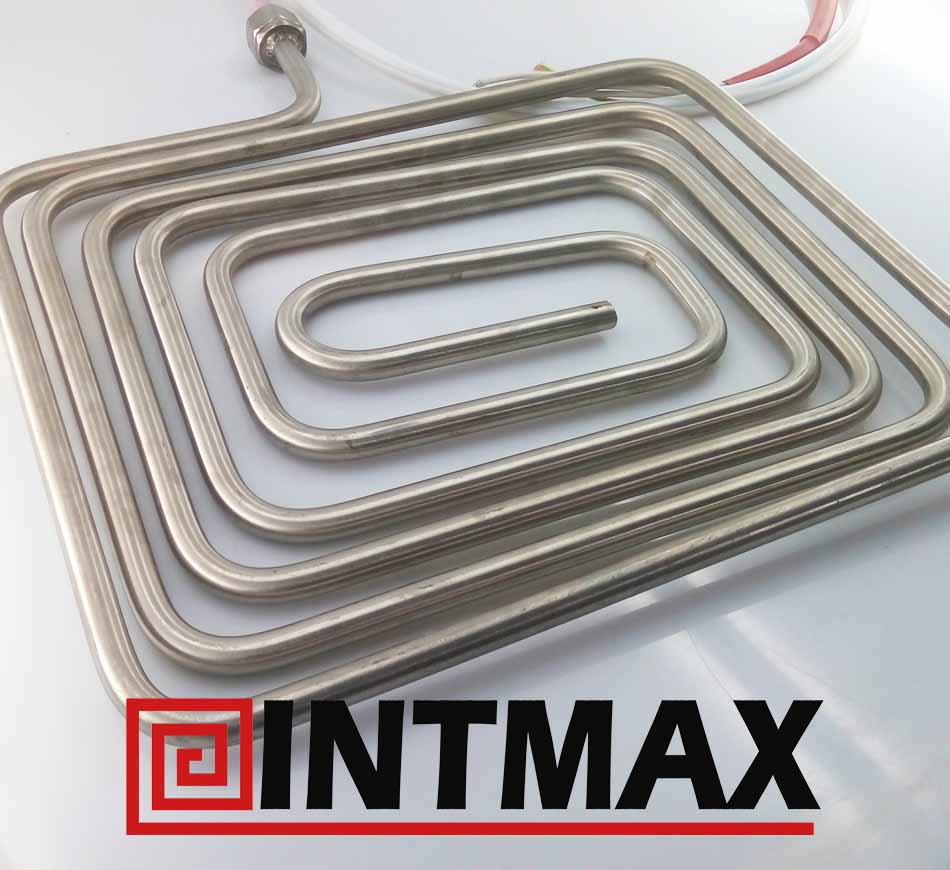

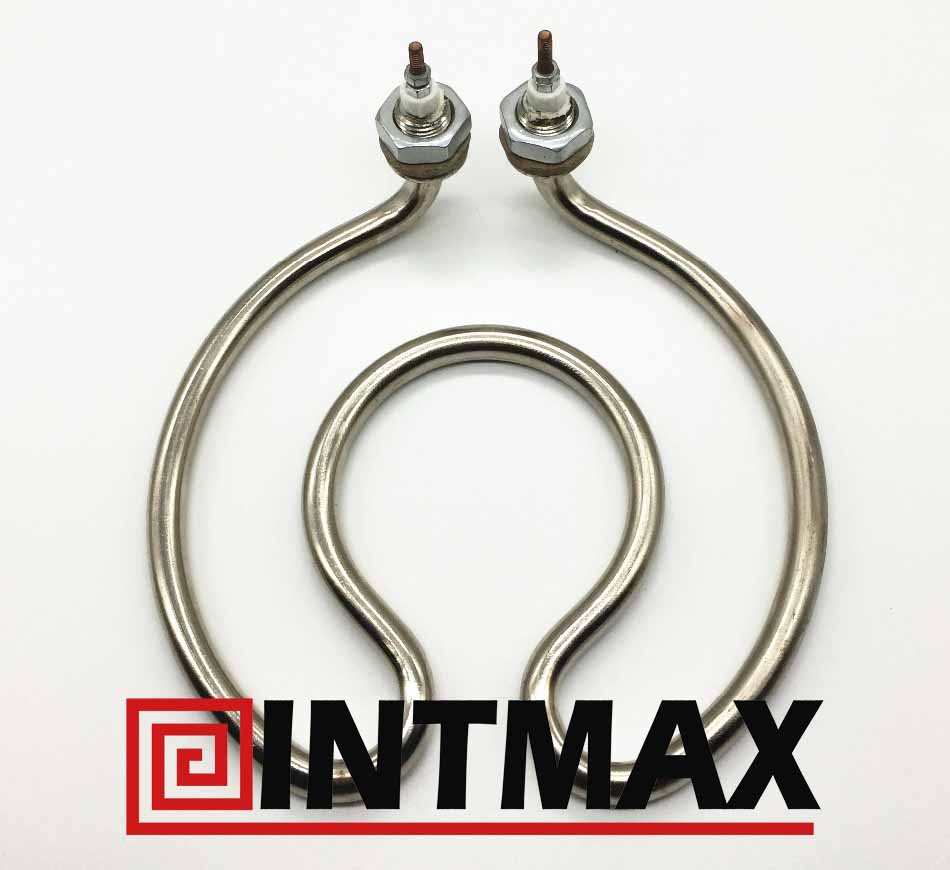

ТЕНовете се изработват от въглеродна стомана, неръждаема стомана или мед и могат да бъдат с различна форма: прави, огънати, оребрени или блокови. Оребрените нагреватели се използват за въздух и газове, а блоковете ТЕНове — за нагряване на големи обеми и работа под налягане.
Възможността за изработка по поръчка позволява ТЕНовете да бъдат оборудвани с различни крепежи, фланци и температурни датчици за ефективно приложение в различни технологични процеси.
Тръбни нагреватели
Характеристики:
Диаметър на тръбата, мм: 6–18
Дължина на ТЕН-а (макс.), мм: до 6000
Захранващо напрежение, V: 12, 24, 36, 42, 48, 60, 127, 220, 380
Материал на ТЕН-а: въглеродна стомана, неръждаема стомана
Специфична мощност, W/см²: до 15
Нагрявана среда: въздух, газове, газови смеси, течности
Изпълнение: по поръчка
Плоски нагреватели
Характеристики:
Минимална ширина, мм: 20
Максимална ширина, мм: 1000
Минимална дължина, мм: 40
Максимална дължина, мм: 1200
Дебелина, мм: 3–12
Максимална специфична електрическа мощност, W/см²: 6
Работна температура на нагревателя, °C: до 500
Захранващо напрежение: 12, 24, 48, 110, 220/230, 400
(други — по запитване)

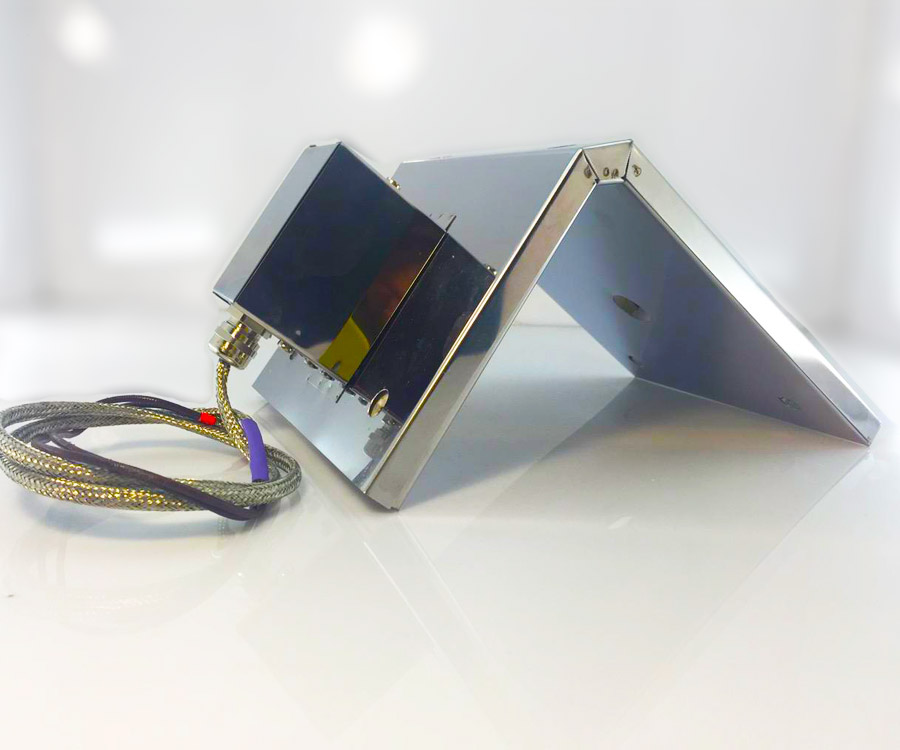

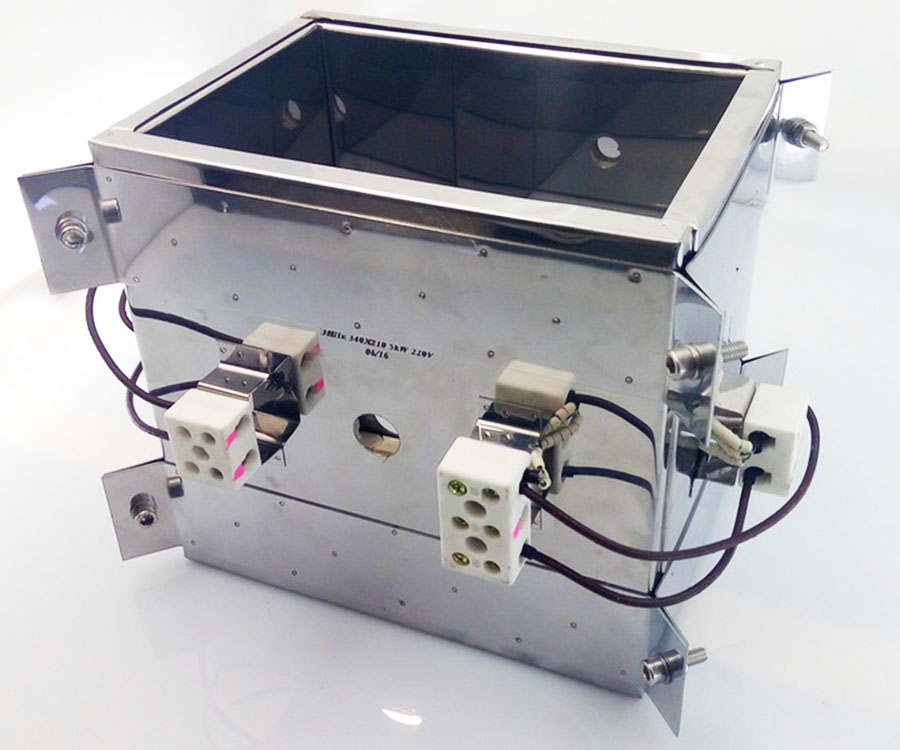

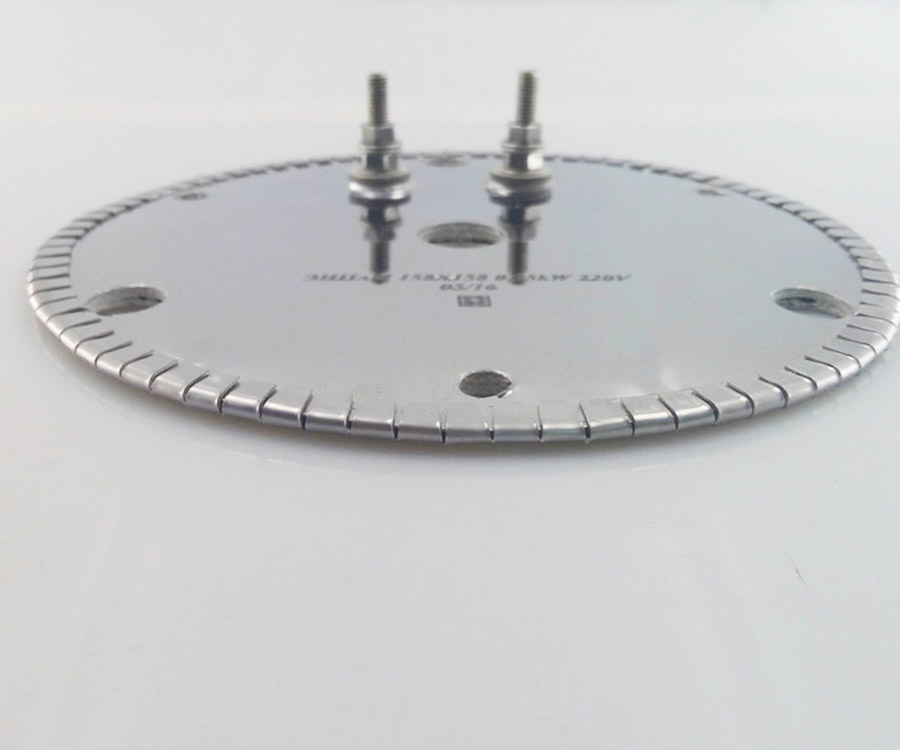

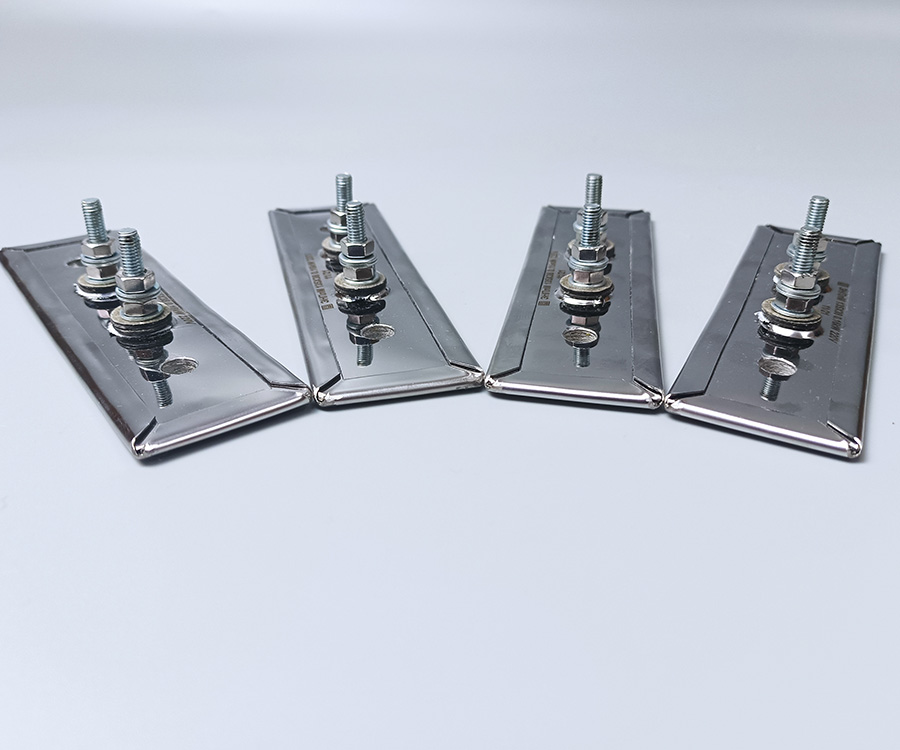

Плоските нагреватели се използват за нагряване на различни зони от промишлено оборудване (пресформи, машини за шприцване, плоски зони на екструдери и други метални повърхности). Изработват се по индивидуални размери и могат да бъдат с различна форма: права, Г-образна, П-образна или сложна съставна конструкция.

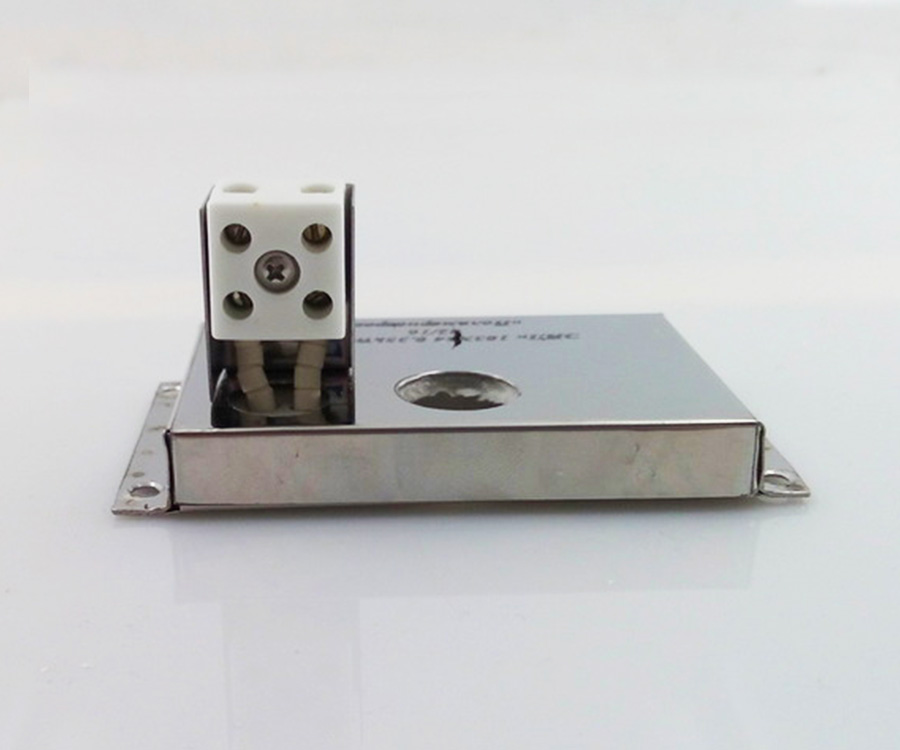

В зависимост от изпълнението се различават миканитни и керамични плоски нагреватели. Миканитните работят при температури до 350°C, а керамичните — до 500°C и осигуряват по-равномерно нагряване. Конструкцията може да включва отвори, изрези, монтаж на термодвойка, както и различни видове изводи и крепежни елементи.
За ефективна работа е необходимо да се осигури плътен контакт между нагревателя и повърхността. При необходимост се използват притискащи пластини или високотемпературна монтажна паста за подобряване на топлопредаването.

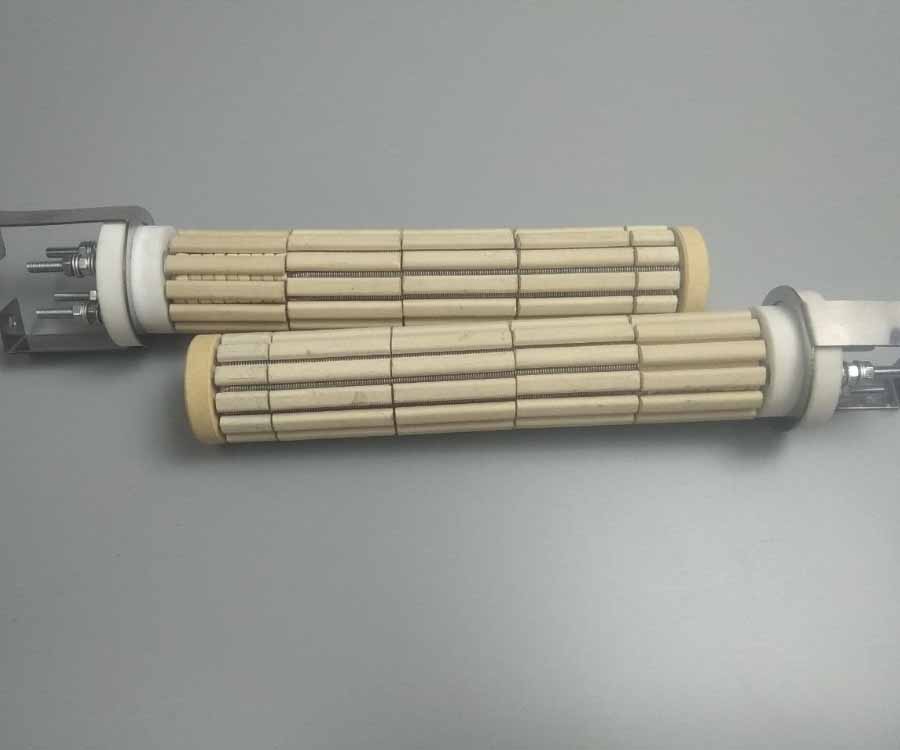

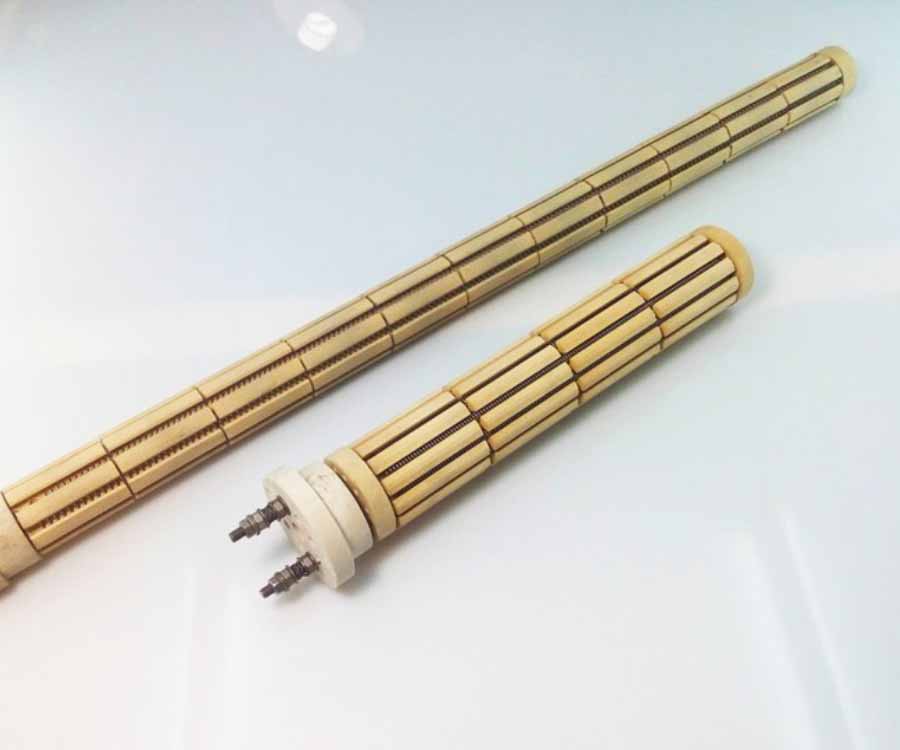

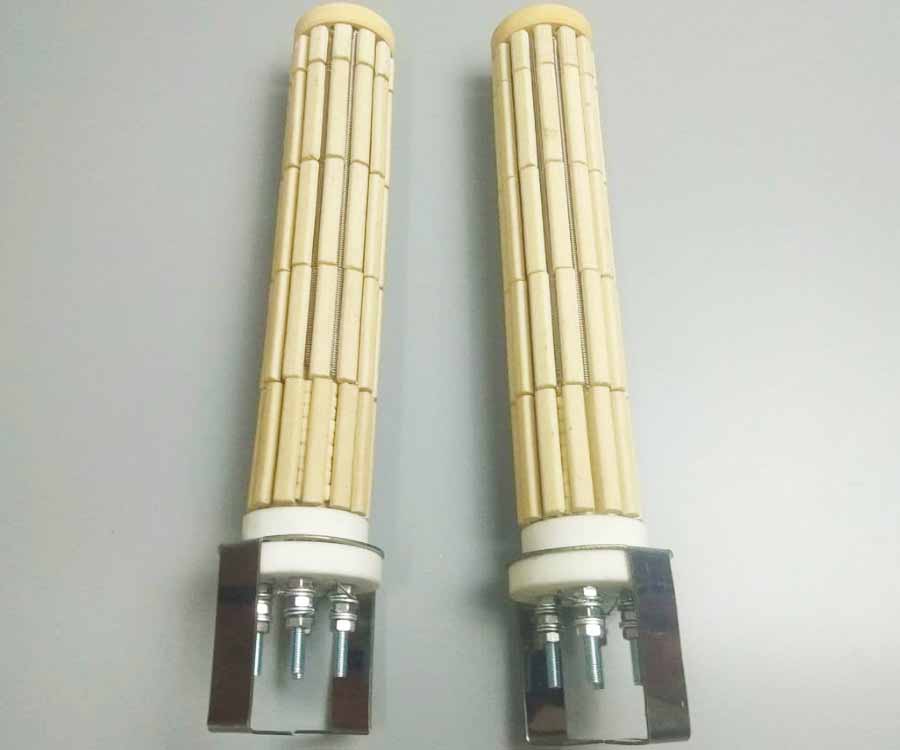

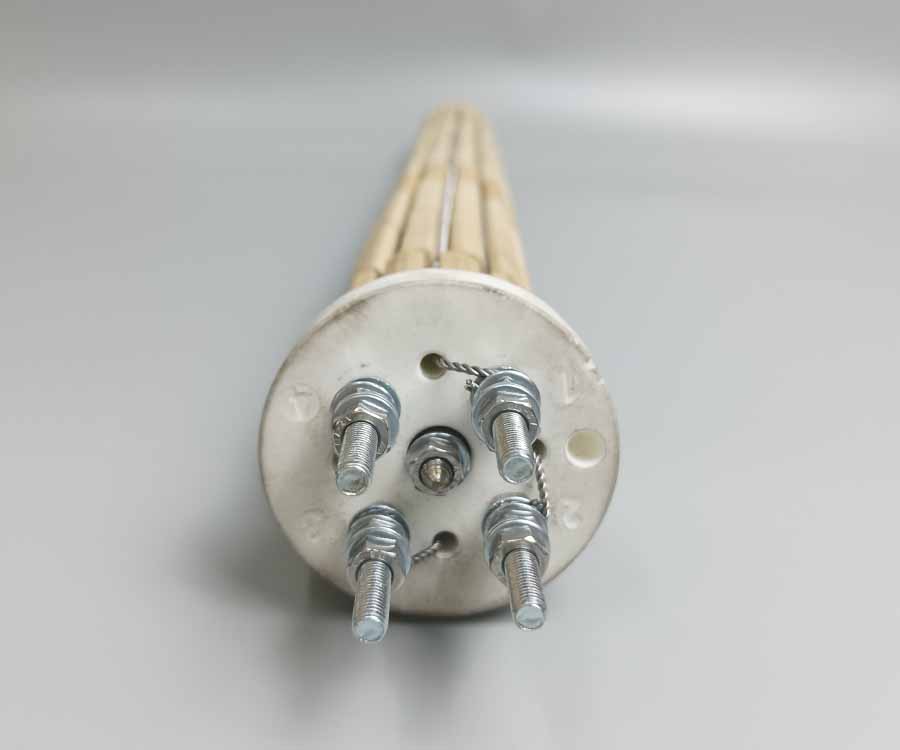

Керамичният стеатитов нагревателен елемент представлява набор от цилиндрични керамични сегменти с резистивна тел, положена в каналите. Сегментите са свързани последователно, което позволява изработването на нагреватели с необходимата дължина. Конструкцията с открита спирала изисква защита от замърсявания (прах, масло, корозия), за да се осигури стабилна работа.
Нагревателните елементи се използват за директно нагряване на газове и за косвено нагряване на течности. При работа с течности елементът се монтира в защитна обвивка (метална, керамична и др.), като изборът на материал зависи от вида на нагряваната среда.
Монтажът в обвивка осигурява разширени възможности за експлоатация: нагряване на различни течности (включително киселини и основи), удобна подмяна на елемента и монтаж без източване на системата. По заявка е възможно изработване с неравномерно разпределение на мощността и със студена зона с определена дължина.
Керамични сухи ТЕНове
Характеристики:
Дължина (L), мм: 60–3000 (над 1000 — по поръчка)
Минимална дължина на студената зона (Lm), мм: 10
Диаметър (Ø), мм: 30, 36, 46, 57
Захранващо напрежение (U), V: 220; 230; 380; 3×380; 400; 3×400
(други — по поръчка)
Максимална температура, °C: до 800
Максимална специфична мощност, W/см²: 9

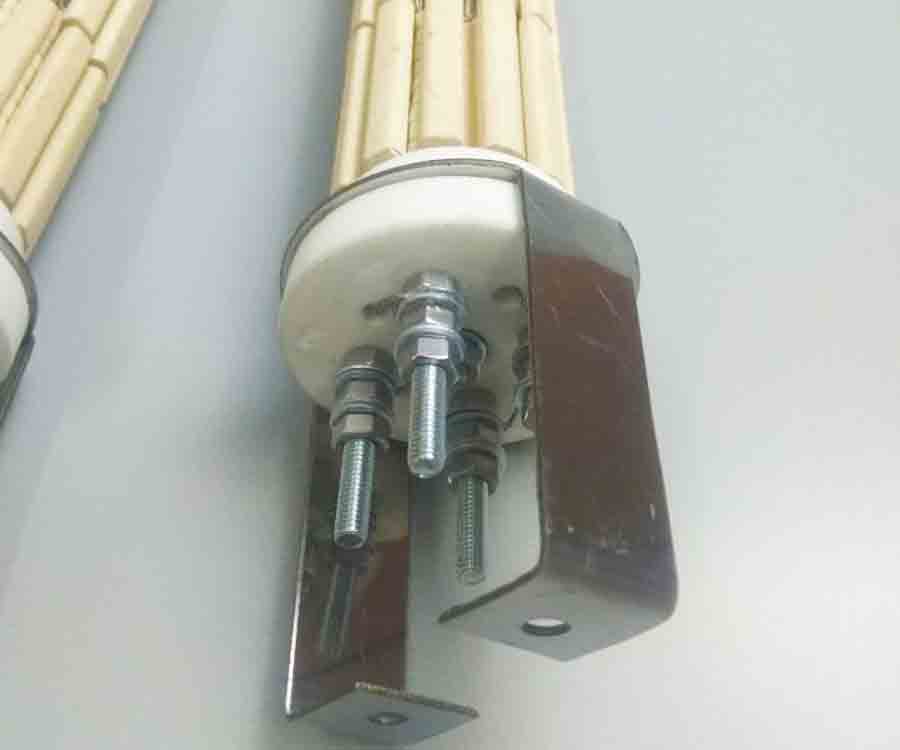

Тип свързване: гъвкави изводи или болтово съединение
Отоплители за шкафове автоматика (ОША)
Характеристики:
Номинално напрежение, V: 12; 24; 110; 220
Пусков ток, A: 2
Максимална температура на повърхността, °C: 105
Степен на защита: IP20
Допустима работна температура, °C: −40…+70
Температура на съхранение и транспорт, °C: −40…+70
Тип монтаж: DIN шина 35 мм
Тип свързване: клемно съединение 3 × (0.5…2.5 мм²)

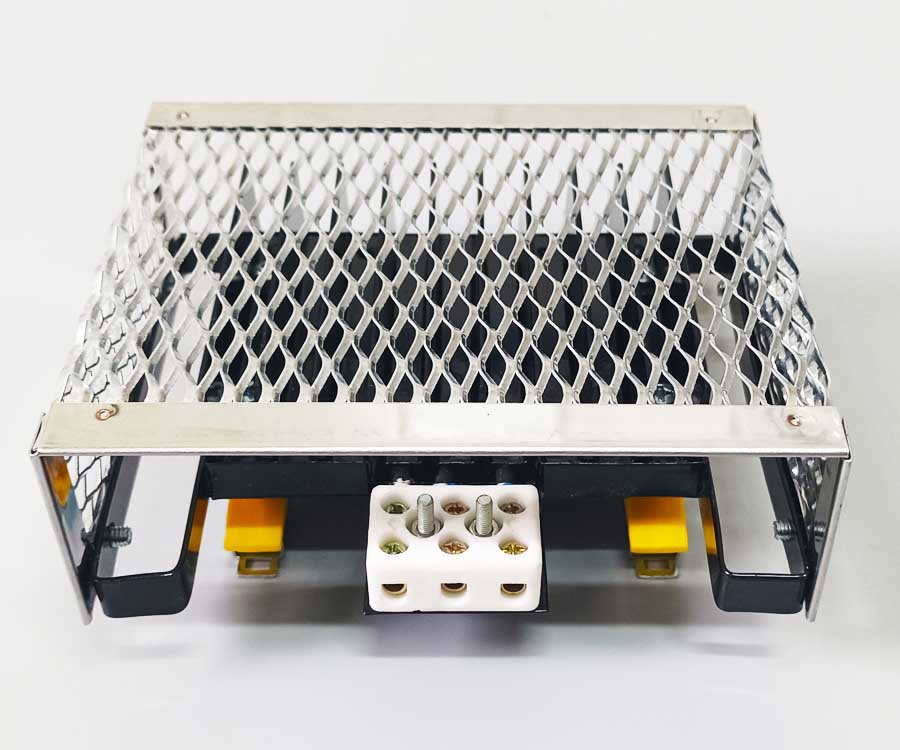

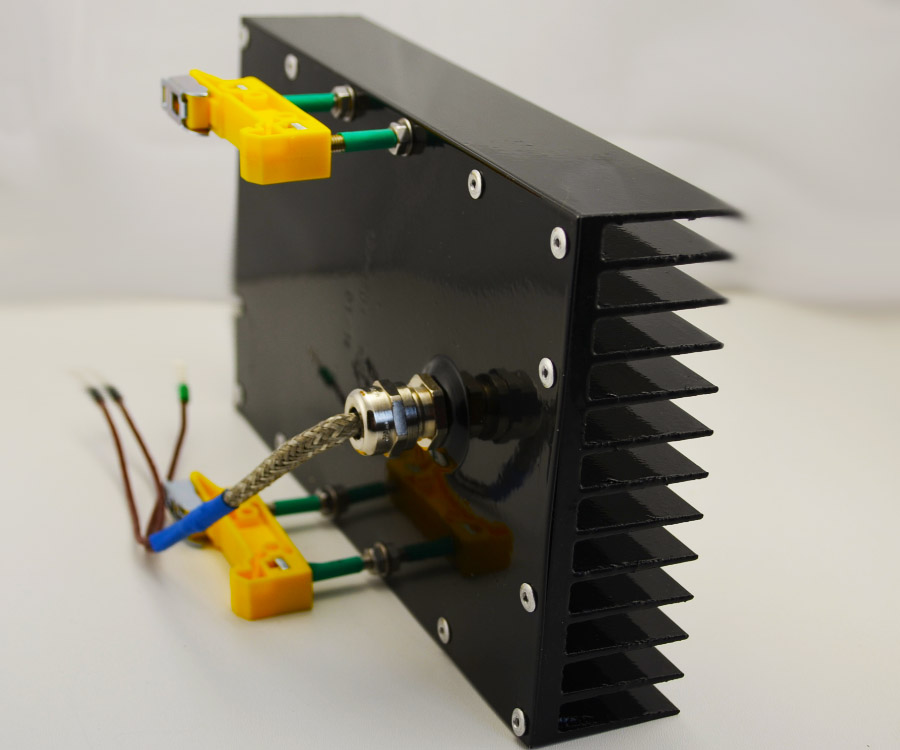

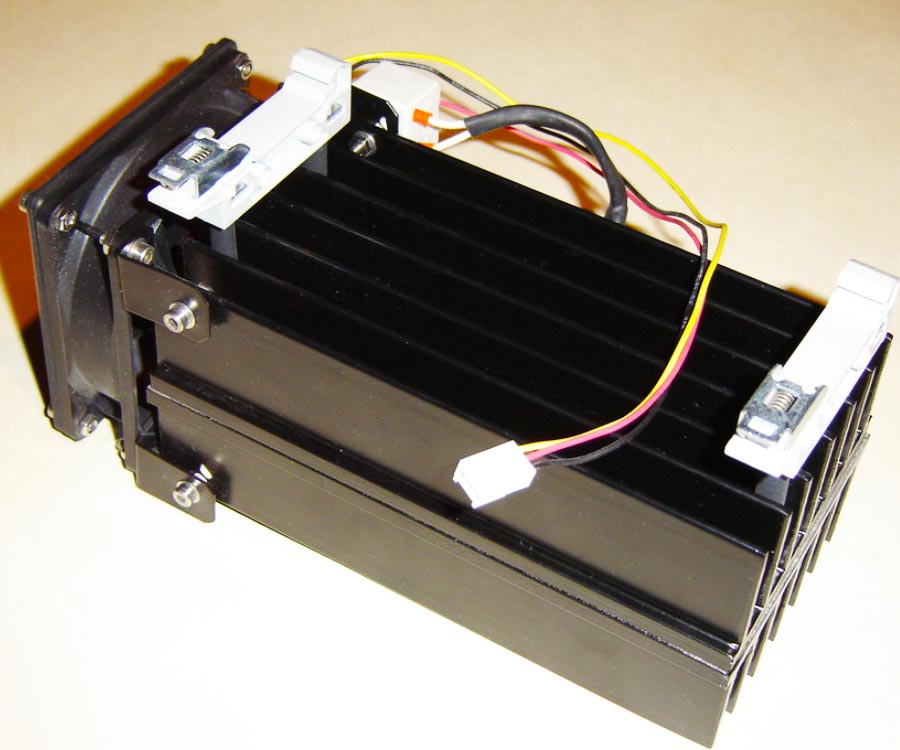

Отоплителите за шкафове автоматика са предназначени за поддържане на температурата вътре в електрически шкафове и разпределителни табла. Използват се за предотвратяване на конденз и за осигуряване на стабилна работа на оборудването.

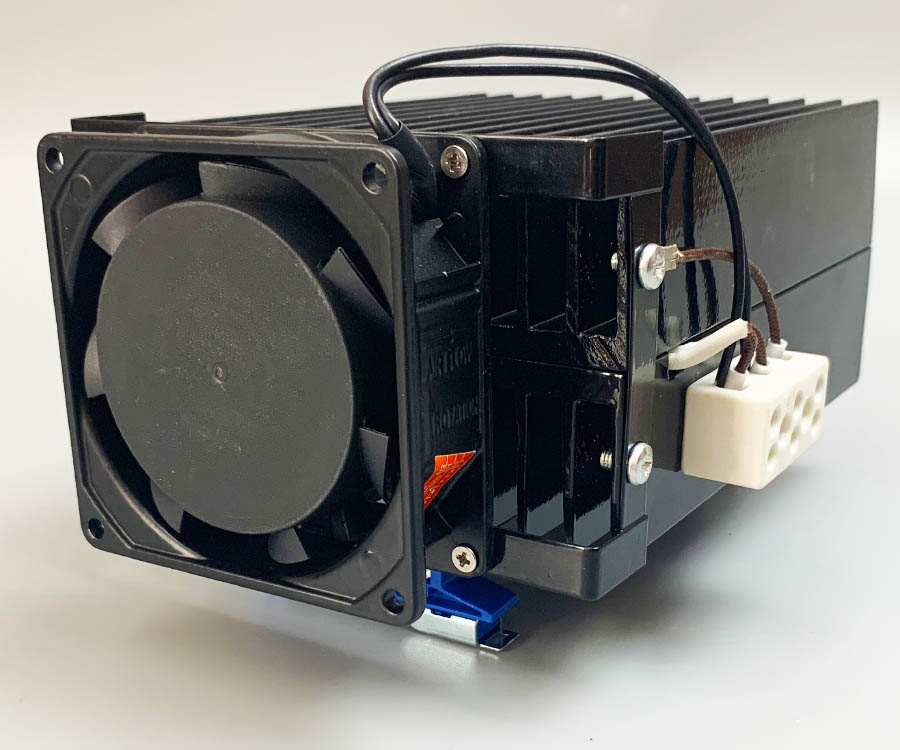

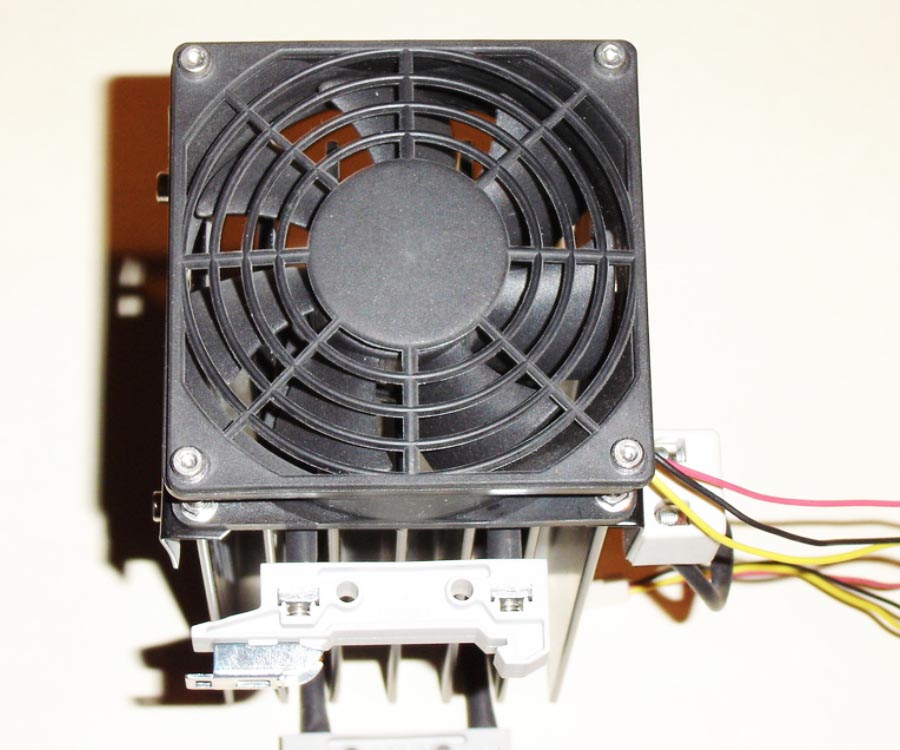

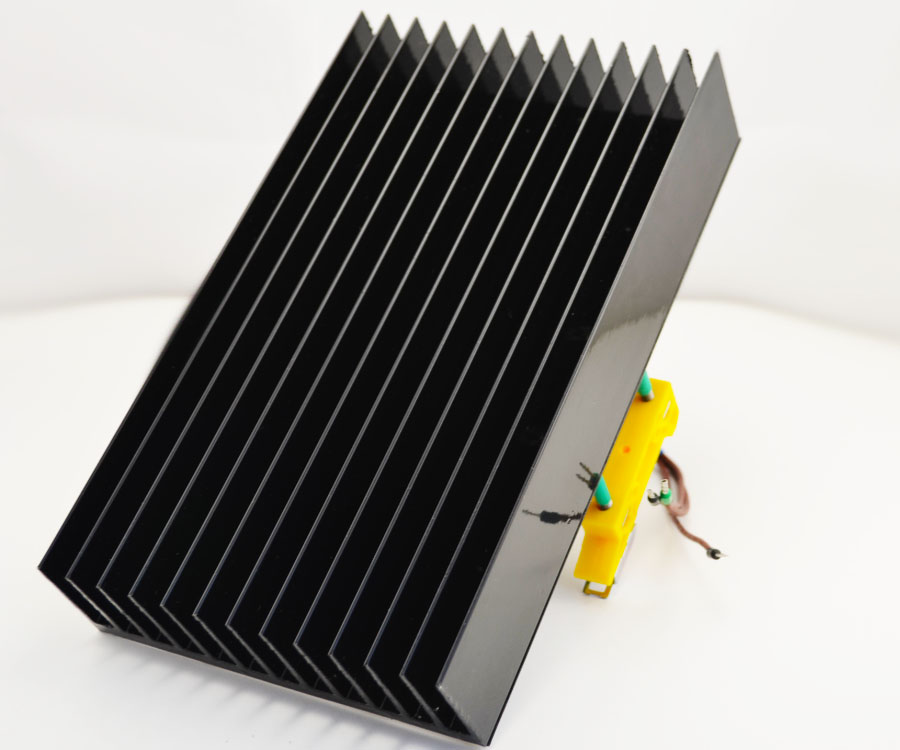

Конструкцията включва нагревателен елемент, алуминиев радиатор и термореле, което ограничава температурата на повърхността. Корпусът е изработен от алуминий с прахово покритие. Възможни са изпълнения с естествена конвекция или с вграден вентилатор за по-добра циркулация на въздуха и насочено отопление.
Отоплителите се изработват в стандартни мощности (от 50 до 250 W) и могат да бъдат с клемно свързване или кабелен извод. Размерите и параметрите се подбират според условията на експлоатация и изискванията на оборудването.

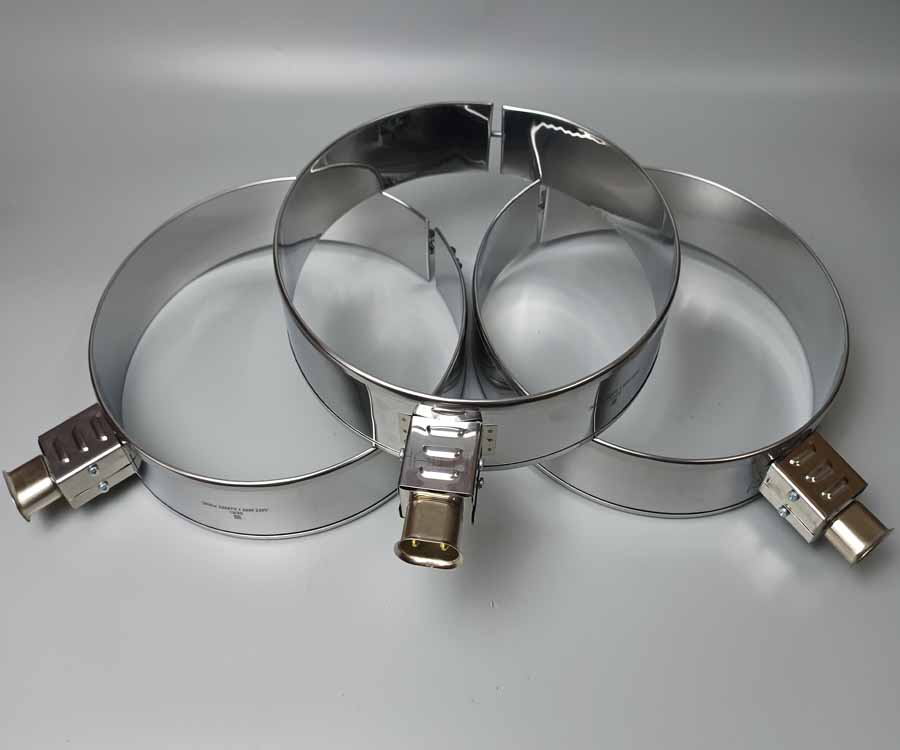

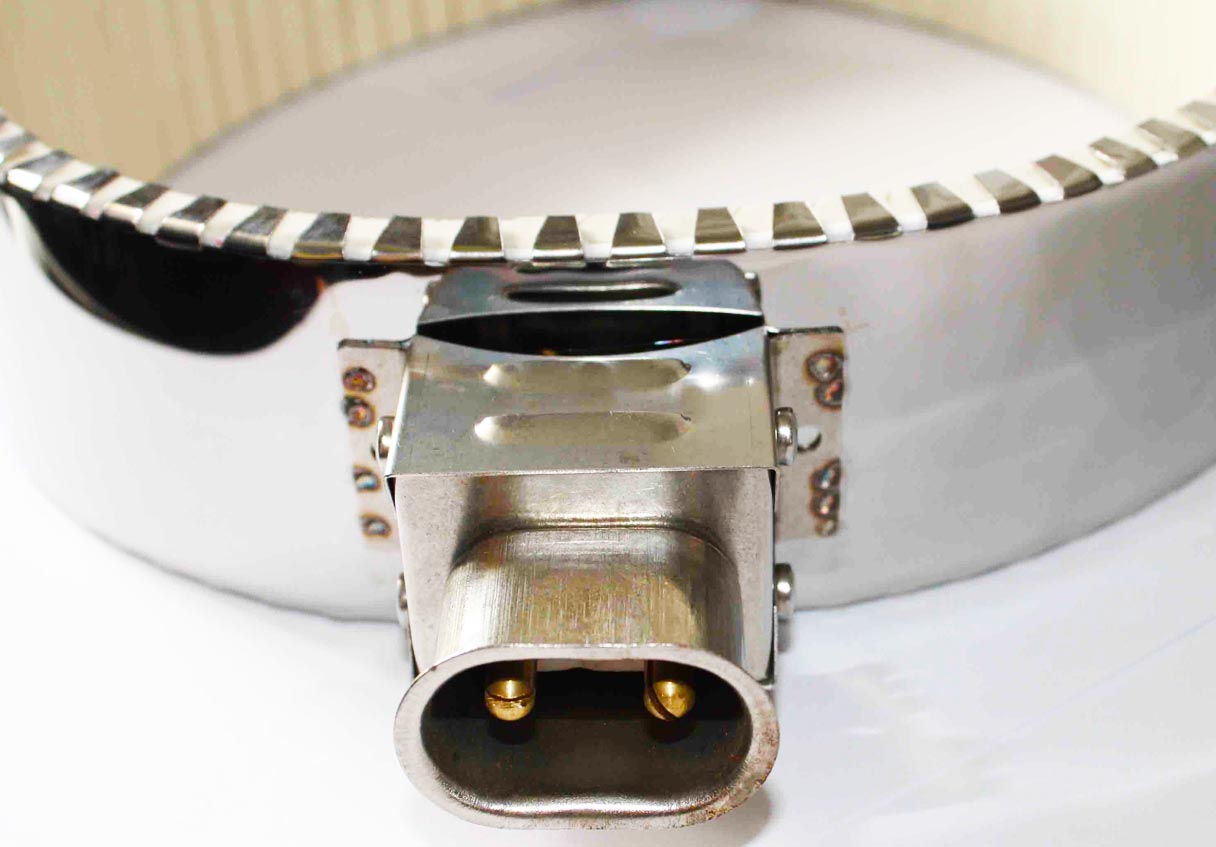

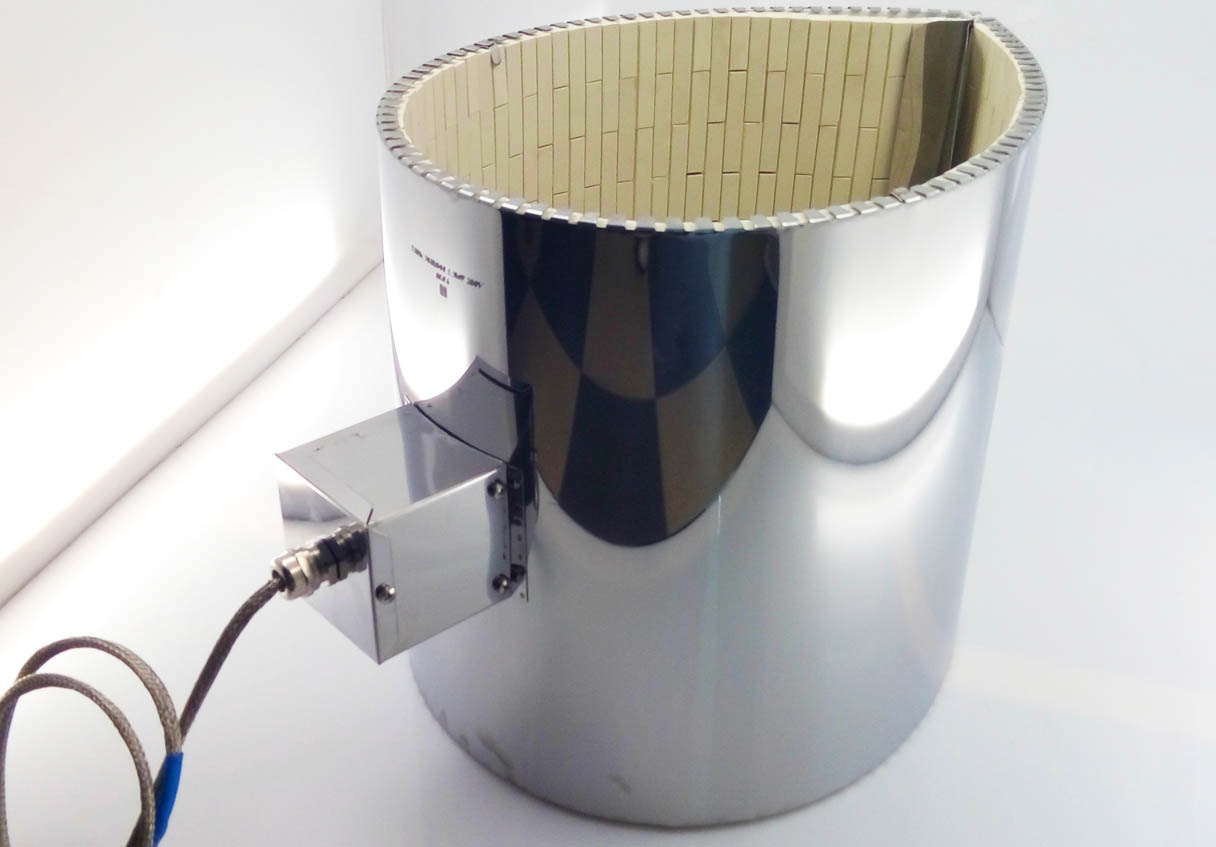

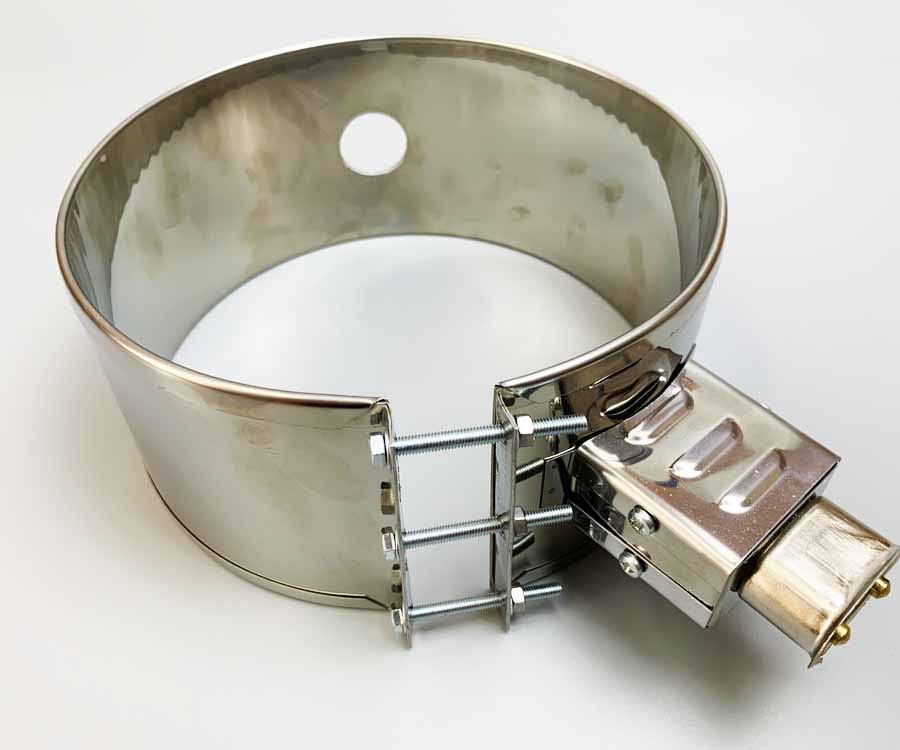

Пръстеновидните нагреватели са един от най-разпространените видове промишлени нагреватели, използвани за нагряване на цилиндрични повърхности на оборудване (екструдери, пресформи, леярски машини и други инсталации). Конструкцията под формата на разрезен пръстен осигурява плътно прилепване към повърхността и ефективен топлообмен.

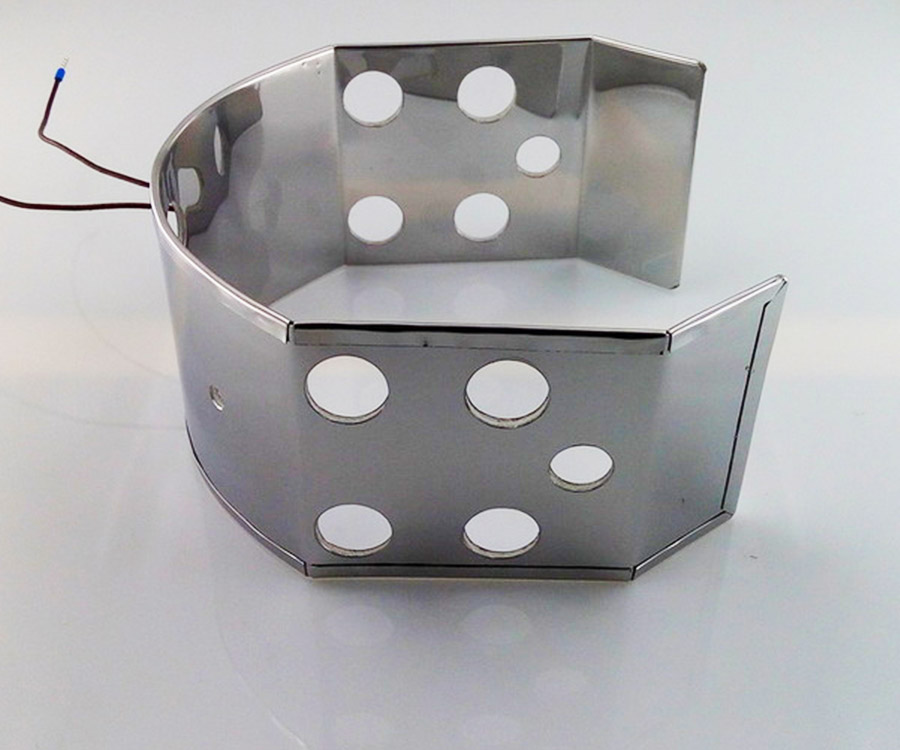

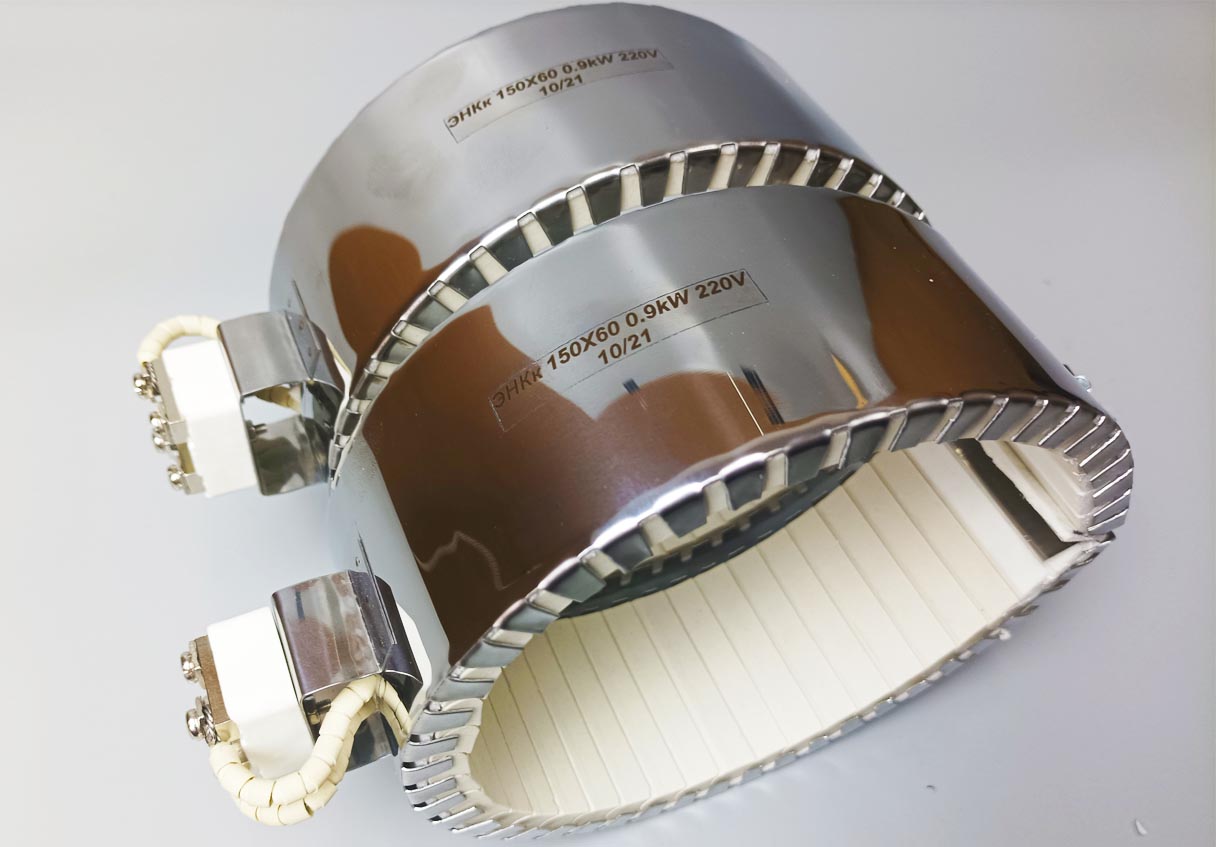

Пръстеновидните нагреватели се изработват в миканитно и керамично изпълнение. Миканитните модели се отличават с компактност и бързо нагряване, а керамичните осигуряват по-висока работна температура и равномерно разпределение на топлината.

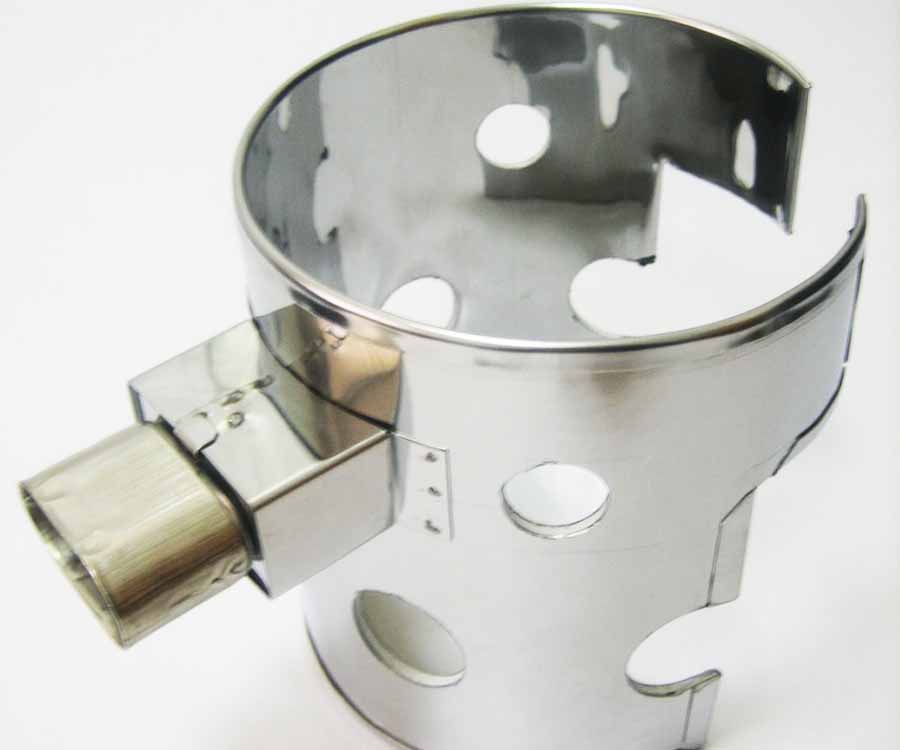

Нагревателите се произвеждат по индивидуални параметри и могат да бъдат изпълнени в различни варианти: с отвори и изрези, с вградена термодвойка, както и с различни типове изводи и крепежи. Това позволява избор на оптимално решение според конкретните задачи и условия на експлоатация.
Пръстеновидни (скобови) нагреватели
Характеристики:
Минимален вътрешен диаметър, мм: 25
Максимален вътрешен диаметър, мм: 1000
Минимална ширина, мм: 20
Максимална ширина, мм: 500
Дебелина, мм: 3–12
Максимална специфична електрическа мощност, W/см²: 9
Работна температура на нагревателя, °C: до 500
Захранващо напрежение: 12, 24, 48, 110, 220/230, 400
(други — по запитване)
